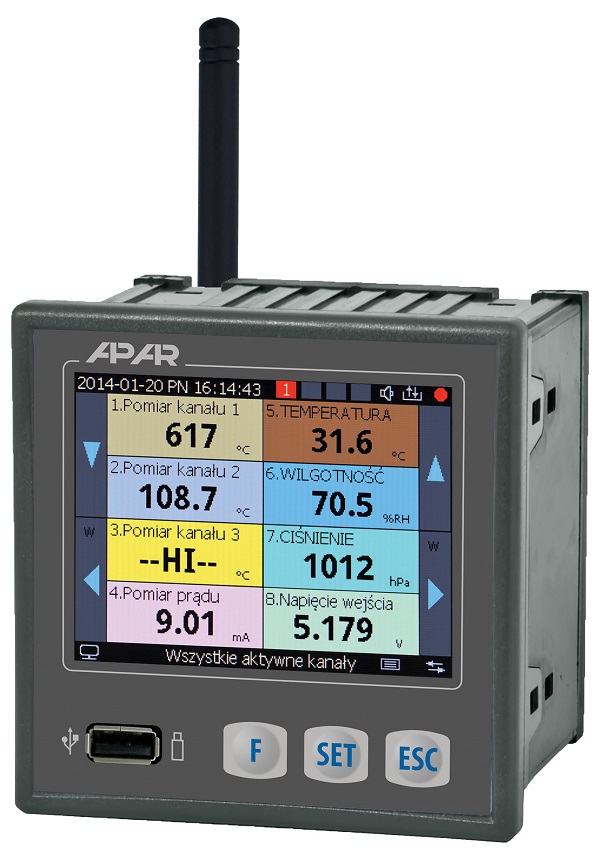

Rejestrator radiowy i przewodowy AR407
Radiowy i przewodowy wielokanałowy rejestrator temperatury, wilgotności i sygnałów standardowych, 4/8 wyjść alarmowych z timerem, Ethernet, USB, RS485, obudowa tablicowa 96x96, wyświetlacz graficzny 320x240 z ekranem dotykowym
Opis produktu
- prezentacja i rejestracja danych z maksymalnie 16-tu kanałów pomiarowych powiązanych głównie z urządzeniami produkcji Apar takimi jak:
- bezprzewodowe czujniki serii AR43x
- przyrządy z interfejsem RS485 przy użyciu protokołu MODBUS-RTU
- przyrządy z interfejsem Ethernet przy użyciu protokołu MODBUS-TCP
- jedna przewodowa sonda temperatury (AR182 lub AR183)
- wejście binarne BIN (Nowość)
- dostępne czujniki bezprzewodowe serii AR43x:
- AR431/432 - temperatura (jeden kanał pomiarowy)
- AR435/436/437 -wilgotność i temperatura (dwa kanały)
- AR433/434 - dwukanałowy, temperatura otoczenia i uniwersalne wejście: Pt100/Ni100/J/K/S/B/R/T/0÷20mA/4÷20mA/0÷10V/ 0÷60mV/0÷700Ω
- wersje z wyświetlaczem LCD: AR432/434/436
- transmisja radiowa w pasmie ISM 868MHz, zasięg w niezakłóconej przestrzeni otwartej do 700 m lub 200 m- zależny od konfiguracji wszystkich elementów systemu (wersji firmware-2.XX lub 1.XX, dotyczy też czujników), położenia anten, ustawionej mocy nadajnika (tylko dla wersji 2.XX) oraz lokalnych warunków propagacji fal radiowych: rodzaju i grubości ścian, stropów, itp.
- możliwość zwiększenia zasięgu radiowego do 1400 m (dla wersji 2.XX) lub 400 m (dla wersji 1.XX) poprzez włączenie w czujnikach funkcji retransmisji pomiarów (retransmisja wymaga zasilacza z wtykiem mikro/mini USB dla czujników, w sieci może występować maksymalnie 3 retransmitery )
- 7 kanałów radiowych umożliwiających niezależną pracę 7 sąsiadujących AR407/AR408/AR406 z czujnikami
- 4 lub 8 wyjść alarmowych/sterujących dwustanowych z timerem, sygnalizacją dźwiękową i wizualną stanu pracy oraz powiadamianiem e-mail (bez SSL), z zadaną wartością sygnału wyjściowego (w zakresie 1÷100% okresu impulsowania) i możliwością przypisania do dowolnych kanałów pomiarowych
- kontrola czasowa/timer pracy wyjść, do wyboru: praca ciągła, cykliczna dobowa (godzinowa) lub ograniczona datą i czasem
- zapis danych w standardowym pliku tekstowym znajdującym się w wewnętrznej pamięci rejestratora (4GB) lub pamięci USB w systemie FAT z możliwością edycji w arkuszach kalkulacyjnych takich jak Microsoft Excel czy OpenOffice Calc
- bogate standardowe wyposażenie w interfejsy szeregowe: USB (do współpracy z komputerem oraz pamięciami USB), RS485 (MODBUS-RTU, Master, Slave) i Ethernet (usługi i protokoły TCP/IP: MODBUS-TCP, serwer HTTP, klient SMTP, DHCP, klient DDNS, itp.)
- serwer www do współpracy z dowolną przeglądarką internetową (Opera, Edge, Firefox, itp.), strona zawiera informacje o aktywnych kanałach pomiarowych, czasie, stanie alarmów, rejestracji, itp. z możliwością prezentacji wykresów za pomocą usługi Google Chart API (dla wykresów wymagany jest stały dostęp do internetu), zobacz więcej...
- usługa DDNS umożliwiająca łatwy dostęp poprzez globalną sieć Internet do rejestratora przyłączonego do sieci nie posiadającej stałego publicznego adresu IP za pomocą przyjaznego adresu internetowego zdefiniowanego przez użytkownika, usługa dostępna jedynie dla zarejestrowanych klientów popularnych serwisów DDNS takich jak DynDNS (www.dyndns.org) , No-IP (www.no-ip.com) i DNS-O-Matic (www.dnsomatic.com)
- możliwość przenoszenia danych archiwalnych i konfiguracyjnych na pamięci USB oraz za pomocą portu USB komputera lub poprzez Ethernet
- kolorowy wyświetlacz graficzny LCD TFT, 320x240 punktów (QVGA) z ekranem dotykowym, regulacją jasności oraz programowalnym kolorem tła dla poszczególnych kanałów pomiarowych
- programowalny język (polski, angielski) dla menu, serwera www i innych usług
- graficzne i tekstowe metody prezentacji wartości mierzonych (liczby, bargraf, licznik, wykres)
- grupowanie kanałów pomiarowych do wyświetlania z autoformatowaniem ekranu
- programowalny przycisk F do szybkiego wyboru jednej z dostępnych funkcji: stop/start rejestracji, kopiowanie lub przenoszenie archiwów na pamięć USB, blokada alarmów lub ekranu dotykowego i klawiatury, status urządzenia i usług internetowych
- szeroki wybór sposobów uruchamiania rejestracji (ciągła, ograniczona datą i czasem, cykliczna dobowa, nad lub pod progiem zezwolenia powiązanym z dowolnym kanałem pomiarowym)
- wewnętrzny zegar czasu rzeczywistego z podtrzymaniem bateryjnym (do 8 lat ciągłej pracy)
- opcjonalny zasilacz 24 Vdc (200mA lub 100mA) dla przetworników z interfejsem RS485 lub Ethernet
- dostępne bezpłatne oprogramowanie umożliwiające prezentację graficzną lub tekstową zarejestrowanych wyników (ARsoft-LOG) oraz konfigurację parametrów (ARsoft-CFG)
- programowalne rodzaje czujników, zakresy wskazań, nazwy kanałów i grup pomiarowych, opcje rejestracji, alarmów, wyświetlania, komunikacji, dostępu oraz inne parametry konfiguracyjne
- dostęp do parametrów konfiguracyjnych chroniony hasłem użytkownika lub bez hasła
- sposoby konfiguracji parametrów:
- z klawiatury foliowej i ekranu dotykowego umieszczonego na panelu przednim
- poprzez USB, RS485 lub Ethernet i bezpłatny program ARsoft-CFG (7/10/11) lub aplikację użytkownika, protokół komunikacyjny MODBUS-RTU i MODBUS-TCP
- z plików konfiguracyjnych zapisanych w pamięci USB lub na dysku komputera
- dostępna ochrona danych pomiarowych przed niepowołaną modyfikacją (suma kontrolna)
- intuicyjna obsługa i czytelna sygnalizacja stanów pracy urządzenia (rejestracji, transmisji, itp.)
- zapis danych do zapełnienia pamięci (4GB wystarczy na co najmniej 300 dni ciągłej pracy z zapisem 16 kanałów co 1s)
- jednoczesna rejestracja danych z wszystkich aktywnych kanałów pomiarowych
- obudowa do montażu tablicowego (panelowego), szczelność od frontu IP30
- zgodność z dyrektywą radiową RED (2014/53/UE) i wysoka odporność na zakłócenia
- możliwość samodzielnej aktualizacji oprogramowania rejestratora z pamięci USB
- zasilanie:
- sieciowe 230Vac (85÷260 Vac) / 6VA
- niskonapięciowe (opcja) 24Vac (20÷50 Vac) / 6VA, 24Vdc (22÷72 Vdc) / 6W
- znamionowe warunki użytkowania: 0÷50°C, <90%RH (bez kondensacji)
- zastępuje starszy rejestrator AR406
- dostępne czujniki i akcesoria:
- czujniki bezprzewodowe serii AR43x (AR431/432/433/434/435/436/437)
- sonda przewodowa temperatury AR182 lub AR183 (puszkowa)
- kabel antenowy SMA gniazdo i wtyk, impedancja 50 Ω, długość 2m
- pamięć USB (2 lub 4GB)
UWAGA!
W związku z brakiem możliwości prezentacji wykresów w przeglądarkach internetowych w ostatnim czasie (z powodu zmian jakie nastapiły w usłudze Google Chart API) istnieje możliwość przywrócenia tej funkcjonalności poprzez aktualizację firmware urządzenia.
Zainteresowanych prosimy o kontakt z naszym działem serwisu.
